Diagrama de carga de un autoelevador: ¿cómo usarlo?
El diagrama de carga de un autoelevador es un elemento esencial en las operativas de un depósito. A diferencia de lo que se suele creer, la capacidad de elevación de los autoelevadores no es fija en todas las situaciones, sino que varía según la altura a la que se sitúe la mercadería o su posición. Comprender qué factores influyen en esta operativa ayuda a prevenir accidentes y a mejorar la productividad de las instalaciones logísticas.
En este artículo se explican los conceptos clave para interpretar correctamente el diagrama de carga, así como su aplicación en el día a día del depósito.
¿Qué es el diagrama de carga de un autoelevador?

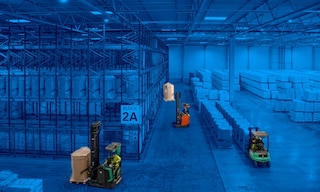

El diagrama de carga del autoelevador es una representación gráfica de su capacidad máxima en función de variables como la altura a la que se eleva la mercadería o la posición del pallet sobre las horquillas. Una máquina soporta diferentes pesos según las condiciones de trabajo.
El diagrama se presenta en forma de tabla y se ubica en la placa de capacidades y en un lugar visible del autoelevador. Su objetivo es que el personal del depósito conozca los límites de carga del equipo y opere en consecuencia.
Salvando las distancias, el diagrama de carga de los autoelevadores se asemeja a las placas de características de los racks, que incluyen información como el peso máximo soportado por cada nivel de almacenamiento. Ambos elementos funcionan como una referencia para identificar rápidamente cuál es la capacidad de carga máxima con la que se puede operar de forma segura.
¿Qué indica la placa de carga de un autoelevador?

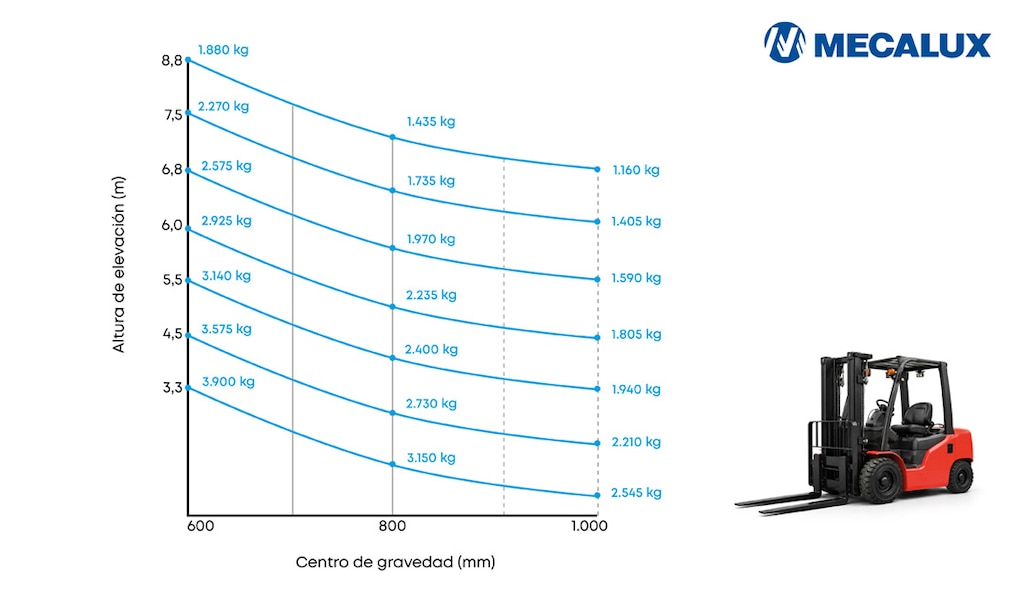

La placa de carga de un autoelevador indica la altura de elevación y la posición de la mercadería respecto al mástil. Suele presentarse como una tabla con valores predefinidos.
Los valores de la placa se organizan bajo dos parámetros: el eje Y (vertical) indica la altura de elevación y el eje X (horizontal) indica el centro de gravedad de la carga. Cuanto mayores son la altura y la distancia de la carga respecto al mástil, menor es el peso que puede manipular el autoelevador. Si el pallet sobresale de las horquillas, su centro de gravedad se encuentra a mayor distancia y, por lo tanto, menor es la capacidad de la máquina para manipularlo con seguridad.
La información del diagrama de carga está directamente relacionada con el triángulo de estabilidad. Este concepto permite entender cómo se comporta el equilibrio del autoelevador durante la elevación gracias a sus tres puntos de apoyo (dos ruedas delanteras y el eje trasero). Representa la zona donde debe mantenerse el centro de gravedad de la máquina para conservar la estabilidad durante su funcionamiento. A medida que la carga se eleva o se desplaza hacia afuera de las horquillas, este centro de gravedad se traslada y, si sobrepasa los límites del triángulo de estabilidad, aumenta el riesgo de vuelco.
¿Cómo interpretar el diagrama de carga?
Interpretar el diagrama de carga del autoelevador implica conocer qué factores condicionan los pesos máximos soportados por cada equipo.
Capacidad de elevación nominal y capacidad residual
La capacidad nominal es el valor máximo indicado por el fabricante en determinadas condiciones de trabajo. En cambio, la capacidad residual hace referencia a la capacidad de carga real del autoelevador según la altura y la posición de la carga.
Centro de gravedad de la carga
Es el punto teórico donde se concentra la mayor parte del peso de la carga. Su posición es determinante para la estabilidad del autoelevador: cuanto más alejado se encuentre del mástil, mayor será el riesgo de pérdida de equilibrio. Esto sucede cuando la mercadería sobresale de las horquillas o no se distribuye de manera homogénea sobre el pallet.
Altura de elevación

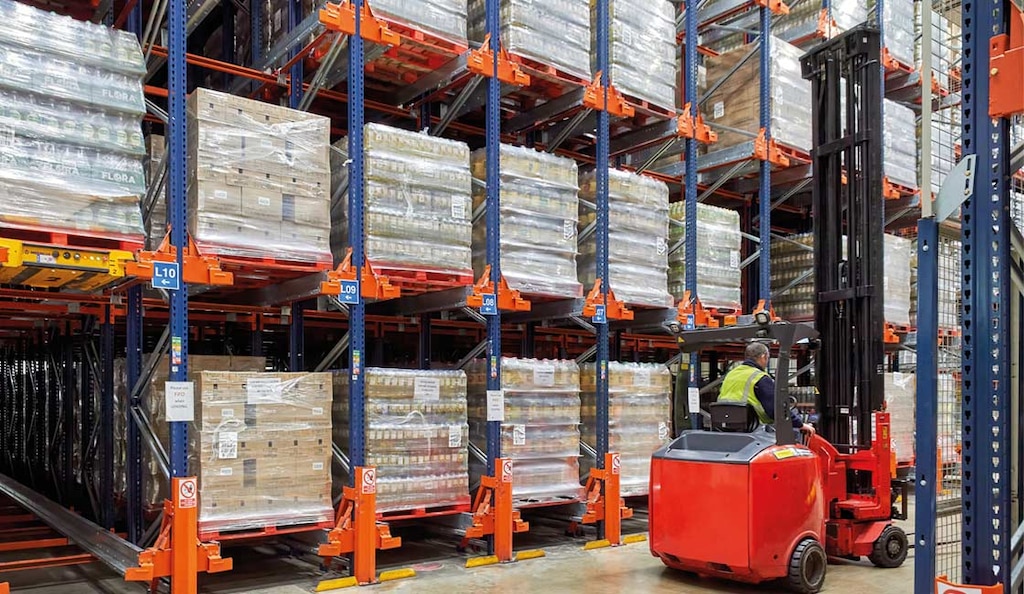

Es la distancia a la que se eleva la mercadería. La capacidad de carga disminuye a medida que aumenta la altura de elevación. Esto significa que una carga manipulable sin inconvenientes a baja altura puede comprometer su estabilidad si se exceden sus límites de seguridad y se alcanzan alturas considerables.
Ejemplo de uso de la placa de carga de un autoelevador
A continuación, se muestra un ejemplo de un diagrama de carga en formato de tabla, que suele incluirse en las placas de los autoelevadores:
| Altura de elevación (mm) | Centro de gravedad (mm) | |
|---|---|---|
| 500 | 600 | |
| 6.490 | 1.525 kg | 1.425 kg |
| 3.700 | 1.725 kg | 1.550 kg |
La tabla se organiza en dos ejes:
- Filas. Es la altura de elevación en milímetros (en metros sería de 6,49 m y 3,70 m).
- Columnas. Muestran la distancia entre el mástil y el centro de gravedad de la carga, es decir, cuánto sobresale la mercadería (en metros: 0,5 m y 0,6 m).
En cada celda se indica el peso máximo para cada combinación. Por ejemplo, para una altura de 6,49 m y un centro de gravedad de 0,5 m, el peso máximo permitido es de 1.525 kg. El centro de gravedad suele ubicarse en el centro del pallet si la carga es homogénea. Si no coincide exactamente con los valores de la tabla, debe tomarse como referencia el escenario más desfavorable, es decir, el valor que implique una menor capacidad de carga para garantizar un margen de seguridad.
Supongamos que se quiere elevar un pallet de 1.500 kg. Para saber si puede manipularse de forma segura, primero es necesario tener en cuenta su posición sobre las horquillas.
- Si el centro de gravedad se encuentra a 0,5 m, la carga puede elevarse tanto a 6,49 m como a 3,70 m, ya que en ambos casos la capacidad máxima (1.525 kg y 1.725 kg, respectivamente) es superior al peso del pallet.
- Si el centro de gravedad se encuentra a 0,6 m, la carga no puede elevarse hasta 6,49 m, ya que en esas condiciones la capacidad máxima es de 1.425 kg, inferior al peso del pallet. Sin embargo, sí puede elevarse hasta 3,70 m, donde la capacidad máxima alcanza los 1.550 kg.
Este ejemplo muestra cómo la manipulación de una misma carga puede ser segura o no en función de su posición sobre las horquillas y de la altura a la que se eleve. En la operativa diaria, la comprobación de la placa de seguridad de los autoelevadores se realiza habitualmente, especialmente cuando se trabaja en altura. La placa actúa como una guía visual que ayuda a evitar maniobras que podrían comprometer la estabilidad.
La seguridad en el uso de autoelevadores en el depósito
El diagrama de carga de los autoelevadores es un elemento de referencia que el personal del depósito debe conocer. Sin embargo, no es la única medida para asegurar el máximo rendimiento de la instalación logística. La seguridad en el uso de los autoelevadores también depende de otras buenas prácticas como, por ejemplo, realizar comprobaciones previas, usar siempre el cinturón de seguridad, no transportar personas y respetar los límites de velocidad.
Las empresas también suelen apoyarse en otras soluciones para reducir riesgos en las operativas. Una de ellas es el sistema WMS de gestión de almacenes que registra el peso de los pallets al llegar a la instalación. Por ejemplo, el sistema de gestión de almacenes Easy WMS de Mecalux tiene en cuenta esta información y la relaciona con la capacidad de las máquinas y las ubicaciones disponibles para evitar manipular productos que superen los límites establecidos.
En los depósitos, la mercadería recibida suele estar adaptada a las condiciones de la instalación y a la capacidad de los equipos disponibles. Aun así, como medida adicional de seguridad, muchos autoelevadores incorporan sistemas de pesaje integrados que permiten conocer el peso de la carga en tiempo real. De este modo, la persona que conduce puede verificar si la mercadería se ajusta a los límites establecidos.
La seguridad en el depósito también puede reforzarse mediante la automatización parcial de ciertos procesos. Por ejemplo, sustituyendo racks compactos drive-in ─que requieren que los autoelevadores ingresen en el interior de los canales de almacenamiento─ por sistemas como el Pallet Shuttle, que incorpora un carro motorizado autónomo que se desplaza por el interior del rack compacto para depositar y extraer los pallets, de modo que los autoelevadores ya no ingresan en la estructura de almacenamiento.
Otra forma relativamente sencilla de mejorar la seguridad es sustituir los autoelevadores por transelevadores trilaterales automáticos, sobre todo si ya se trabaja en pasillos angostos con autoelevadores trilaterales. Este tipo de máquinas ejecutan los movimientos de carga y descarga con total autonomía, sin intervención humana. La solución puede implementarse como paso previo a una robotización completa del depósito, lo que reduce errores y optimiza el rendimiento de las instalaciones logísticas. Esto es posible mediante soluciones para depósitos automáticos como el Pallet Shuttle Automático 3D, transportadores o los AMR, entre otras.
Más allá del diagrama para una operativa segura
El diagrama de carga de un autoelevador es una herramienta clave para garantizar la manipulación segura de mercadería dentro del depósito. Su eficacia depende de una correcta interpretación y aplicación en cada maniobra: conocer cómo influyen factores como la altura de elevación o la posición de la carga permite tomar decisiones más precisas y prevenir riesgos. El diagrama se complementa con la capacitación del personal, el uso de tecnología y la implementación de soluciones que minimicen la intervención manual. Todo ello contribuye a crear entornos de trabajo más alineados con las exigencias actuales de la logística.
