Pallets de madera

Los pallets de madera son los de uso más generalizado y se construyen, principalmente, en cinco modelos que se describen a continuación. Aunque la medida más utilizada es la del pallet europeo o europallet (1.200 x 800 mm) también hay otras medidas habituales como los pallets de 1.200 x 1.000 mm y los de 1.200 x 1.200 mm. Según el tipo de carga, especialmente en el sector de la distribución de productos de gran consumo, también es frecuente el uso de pallets de 800 x 600 mm, llamados medios pallets al ser sus medidas la mitad que las de un europallet.



Pallets tipo 1: los más utilizados

Este es el modelo más utilizado y es el único válido para ser usado indistintamente en todos los sistemas de almacenaje con la condición de que sus patines (los soportes inferiores sobre los que se dispone la plataforma plana en la que descansa la carga) se apoyen perpendicularmente a los largueros de las estanterías, los carriles de apoyo o los caminos de rodillos:

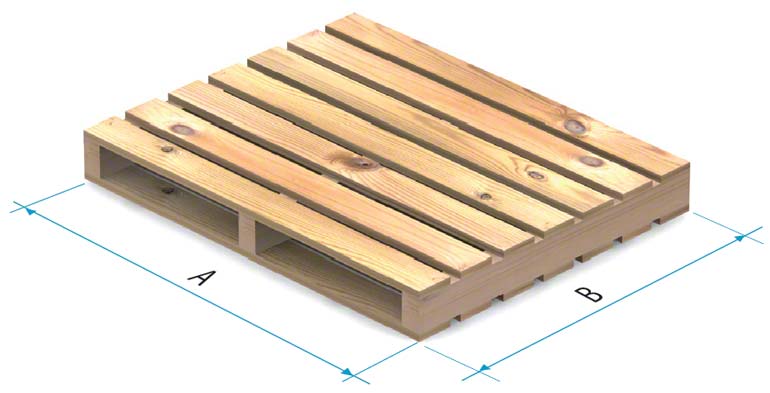

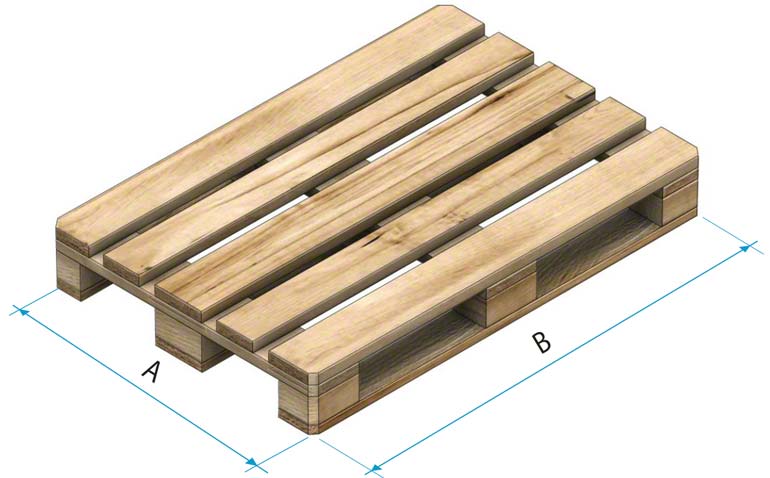

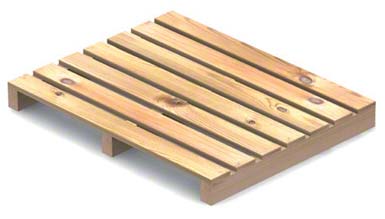

Pallets de madera de tipo 1



Longitud (B) Fondo (A)
1200 800
1000
1200

Dimensiones nominales en mm



Características

  • Cualquier tipo de autoelevador o elemento de manutención de pallets los puede manipular sin dificultades.
  • Son los pallets óptimos para depósitos automáticos.
  • La única precaución que se ha de tener cuando se usan es que sean de la calidad adecuada.
  • Hay una norma europea que especifica cómo se fabrican. Los que siguen este criterio se denominan europallets.
  • No todos los pallets de 800 x 1.200 mm son europallets. Estos se identifican mediante un anagrama circular con las letras EUR en su interior.
  • A los pallets de 1.000 x 1.200 mm y de 1.200 x 1.200 mm fabricados con los criterios y la calidad del europallet se les denomina "tipo europallet"



Manipulación

Manipulación de pallets



  • Se deben manipular, en cada caso, por el lado que lo haga posible (según la primera ilustración superior):
    • Lado A: almacenaje en estantería convencional, por gravedad y push-back de rodillos.
    • Lado B: almacenaje en estanterías compactas, push-back de carros y Pallet Shuttle. En estanterías convencionales necesitan travesaños para pallets.



Pallets tipo 2: muy populares en otros países

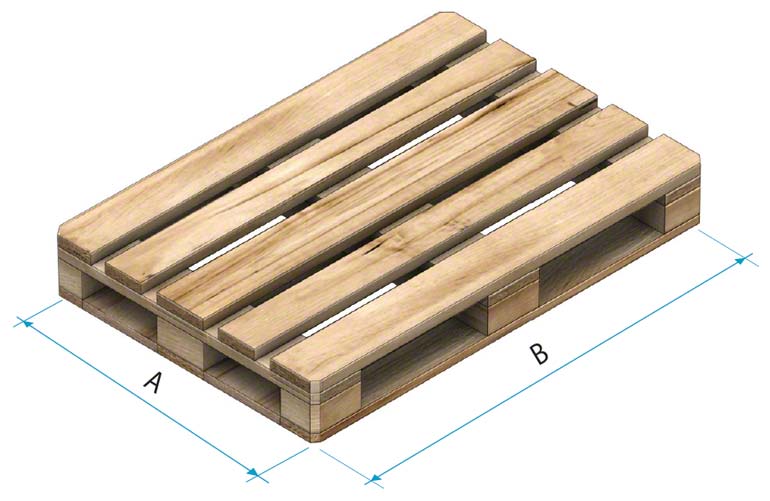

Palet tipo 2





Longitud (B) Fondo (A)

1200

800
1000
1200

Dimensiones nominales en mm

Características

  • Su utilización está bastante generalizada en algunos países, principalmente en la medida de 1.000 x 1.200 mm
  • Son válidos para ser almacenados en estanterías convencionales, compactas, push-back de carros y Pallet Shuttle
  • Pueden dar problemas en sistemas por gravedad y en push-back de rodillos
  • No son los más adecuados para ser empleados en autoelevadores de torre bilateral, salvo que se levanten por la parte inferior
  • No son válidos para ser manipulados mediante apiladores
  • No es el más apropiado para ser utilizado con transportadores automáticos de rodillos; en lugar de estos es aconsejable emplear transportadores automáticos de cadenas



Pallets tipo 3 y tipo 4: para otros tipos de almacenamiento

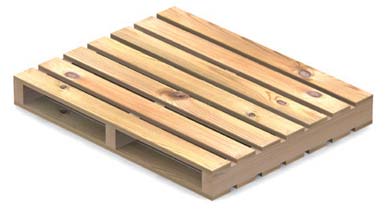

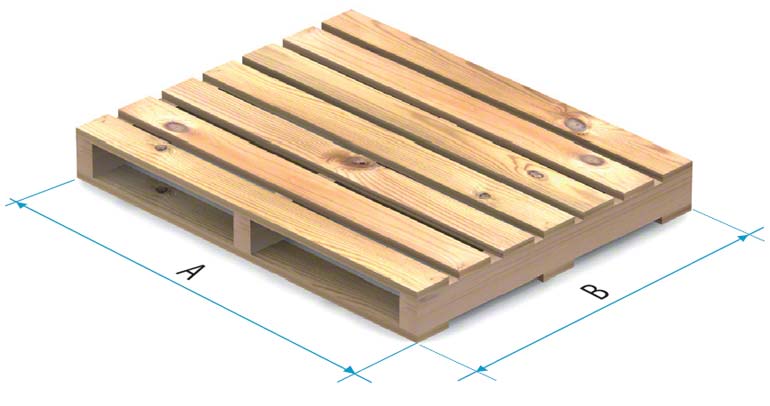

Pallet tipo 3

Pallet tipo 3



Tipo 3
Longitud (B) Fondo (A)
1200 1000
1200

Dimensiones nominales en mm



Pallet tipo 4

Pallet tipo 4



Tipo 4
Longitud (B) Fondo (A)
1200 1000
1200

Dimensiones nominales en mm

Características

  • Tanto los pallets tipo 3 como los tipo 4 son válidos para ser almacenados en estanterías compactas y convencionales, push-back de carros y Pallet Shuttle.
  • No son utilizables en sistemas con gravedad, ni en push-back de rodillos.
  • Cuando se almacenan sobre estanterías convencionales, se debe tener cuidado con los márgenes, ya que pueden presentarse dos situaciones que son completamente inaceptables ya que suponen un riesgo para la seguridad y la integridad de la instalación o de la carga.



Manipulación

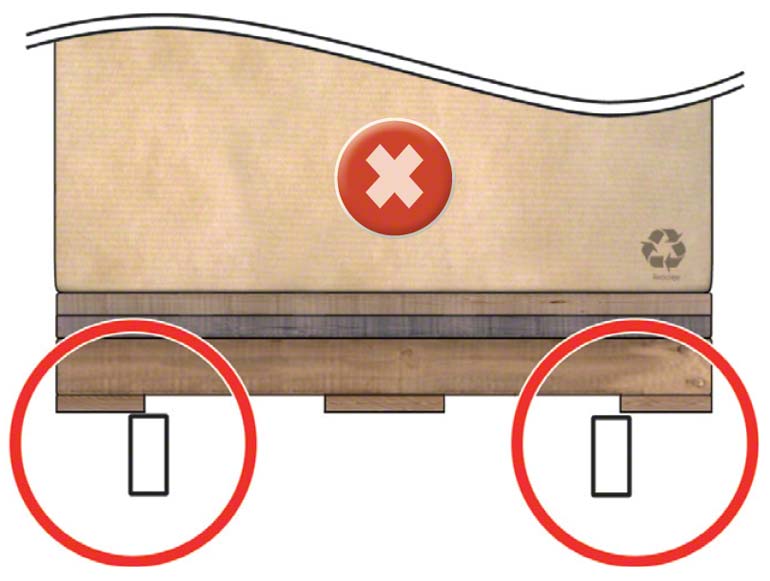

La paleta apoya muy poco sobre el larguero, por lo que puede caer.

El pallet apoya muy poco sobre el larguero, por lo que puede caer

El larguero queda muy pegado a la tabla inferior y el autoelevador, al coger el pallet, puede empujarla y deformar el larguero.

El larguero queda muy pegado a la tabla inferior yal autoelevador, al coger el pallet, puede empujarlo y deformar el larguero

Pallets tipo 5A y 5B: los 'medios pallets'

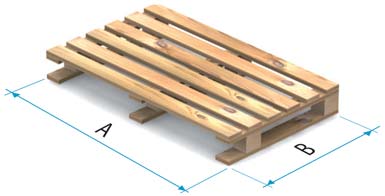

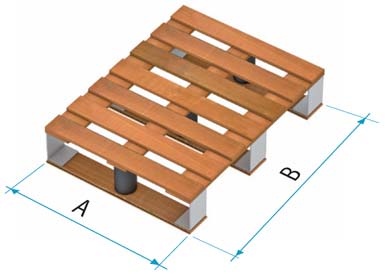

palet tipo 5A

Pallet tipo 5A



Tipo 5A
Longitud (B) Fondo (A)
800 600

Dimensiones nominales en mm



Pallet 5B





Tipo 5B
Longitud (B) Fondo (A)
600 800

Dimensiones nominales en mm



Características

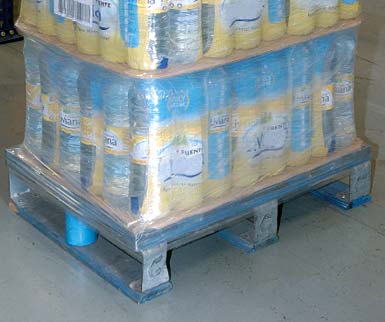

  • Estas plataformas se denominan también medios pallets, ya que sus medidas son la mitad de las de un pallet de 1.200 x 800 mm (medio europallet).
  • Son pallets frecuentes en el sector de la distribución para productos de gran consumo, ya que facilitan el dispensar las cantidades más apropiadas para su comercialización.
  • Gracias a su tamaño, resultan ideales para su manipulación en los puntos de venta (como, por ejemplo, los supermercados).
  • Para almacenarlos en estanterías convencionales es necesario colocar travesaños o una superficie de apoyo sobre los largueros.
  • Sólo el pallet 5A puede almacenarse en estanterías dinámicas, aunque con algunas restricciones.



Manipulación

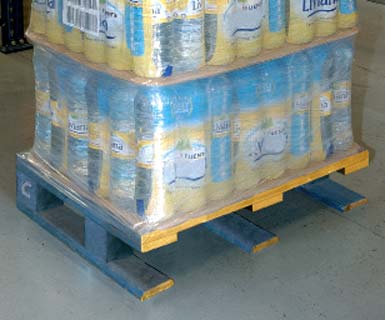

  • Para el resto de los usos es preciso colocarlos por parejas sobre europallets normales de 1.200 x 800 mm (cuando se usan así, a estos pallets inferiores se las denomina pallets esclavos).
  • Cualquier tipo de autoelevador puede manipularlos sin restricciones, si bien es necesario tomar la precaución de tener en cuenta las medidas de las horquillas.
  • A menos que se usen con pallets esclavos, los transportadores automáticos han de ser específicos para que puedan montar estos pallets: o con más rodillos que los convencionales o con cuatro cadenas.



Otros pallets

Los cinco tipos de pallets de madera anteriores son los más usados, pero no son los únicos. Existen distintas normas mediante las que se ha tratado de establecer los estándares para construirlos con unas dimensiones, formas, tipos de madera, clavos, etc. que sean válidos a nivel internacional.

De hecho, el europallet es fruto de esta normalización. Pero fuera de ese estándar se pueden encontrar otros pallets, como los ilustrados más abajo, que si bien pueden tener unas medidas exteriores similares a las del europallet, no están fabricados con los mismos criterios, por lo que su resistencia puede no ser la adecuada ni la esperada.

En el mercado hay disponible una gran variedad de soportes diferentes a los del tipo 1, 2 y 3 (tanto en sus medidas como en su construcción). Todos ellos presentan dificultades cuando se almacenan sobre estanterías o en el momento de ser manipulados por algunos elementos de manutención, lo que requiere de tratamientos específicos y la colocación de piezas complementarias en las estanterías.

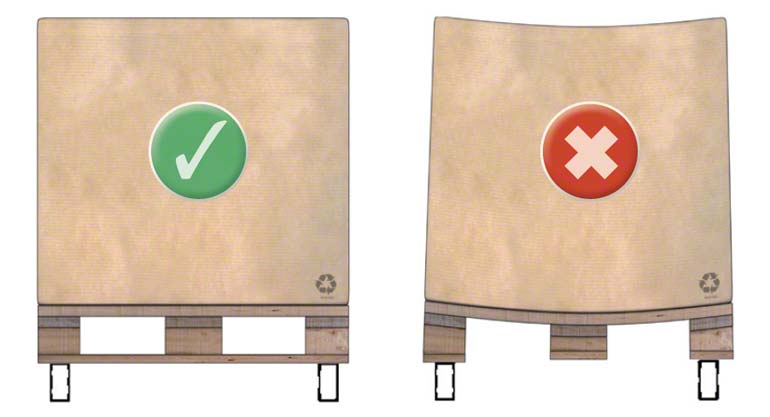

Especial cuidado se ha de tener con las plataformas denominadas de un solo uso o pallets desechables porque aún siendo de medidas normalizadas, el espesor y la calidad de su madera no los hacen aptos para ser almacenados directamente en estanterías

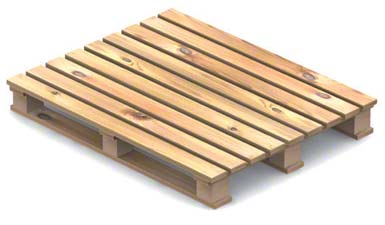

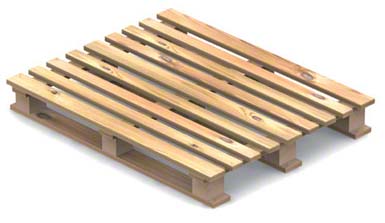

Aquí se representan algunos pallets que pueden ocasionar dificultades:

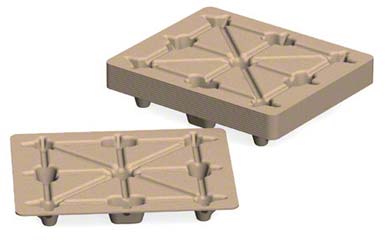

Madera prensada

Madera prensada

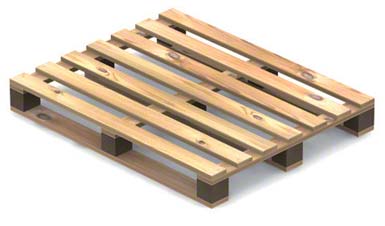

Dos entradas, doble cara, reversible.

Dos entradas, doble cara, reversible

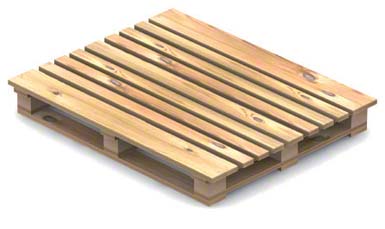

Cuatro entradas, doble cara, reversible

Cuatro entradas, doble cara, reversible

Cuatro entradas, doble cara, no reversible (un solo uso)

Cuatro entradas, doble cara, no reversible (un solo uso)



Dos entradas, doble cara, no reversible.

Dos entradas, doble cara, no reversible

Cuatro entradas, doble cara, no reversible.

Cuatro entradas, doble cara, no reversible


Dos entradas, cara única, no reversible.

Dos entradas, cara única, no reversible

Cuatro entradas, doble cara, reversible.

Cuatro entradas, doble cara, reversible
